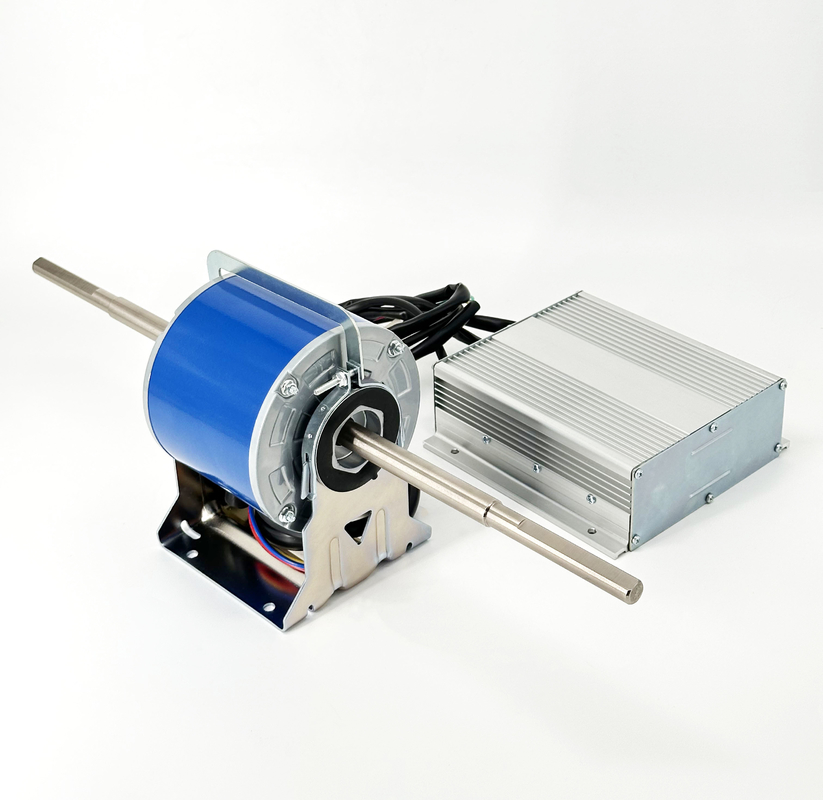

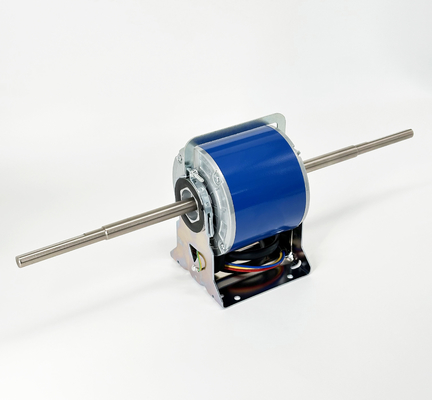

Moteur BLDC pour unité de moteur de bobine de ventilateur - 160W 1500RPM 220V 50HZ

Caractéristiques du produit

●Tension nominale: 220 V, 50 Hz
●POLONIE: 8P
●Puissance de sortie nominale:160W
●TYPE de fonctionnement:S1
●Classe d'isolation: B
●TEMPÉRATURE ambiante: -10 à 45°C
●HUMIDITÉ ambiante: ≤ RH90%
●Rotation:CW(LE)
● Vitesse: 1500 tours par minute

Résumé nominé

Paramètres clés

PS: toutes les dimensions peuvent être personnalisées selon les exigences du client.

Caractéristiques du produit

1Large plage de vitesses, forte capacité de surcharge, haute fiabilité, bonne stabilité.

2Excellente caractéristique de couple, bonne performance de couple à vitesse moyenne et basse, gros couple de démarrage, petit courant de démarrage.

3Structure raisonnable, efficacité élevée, faible élévation de température, faible bruit, faible vibration.

Applications du produit

1- Air conditionné et autres équipements de ventilation

Principaux avantages

1Notre haute direction est née de techniciens automobiles.

2- Offre OEM et ODM.

3. UL, CCC, ROHS, certificat CE et contrôle de qualité strict.

4Nous avons plus de 10 ans d'expérience dans l'exportation, en particulier vers le Moyen-Orient et l'Amérique du Sud.

5Avoir une équipe de vente compétente et honnête, toujours efficace pour toutes vos exigences.

La structure

Un moteur CC sans balais est composé de deux parties principales: le rotor et le stator

Stateur

Le stator porte les enroulements du moteur contrairement aux moteurs à courant continu brossés; les bobines ne sont pas dans le rotor mais sont enroulées et fixées au stator.de forme d'enroulements de statorLes enroulements peuvent être disposés en deux configurations: concentrés et distribués.d'une épaisseur n'excédant pas 1 mmComme son nom l'indique, l'enroulement distribué comporte des bobines de phase réparties le long de plusieurs bras,donnant une sortie sinusoïdale de champ électromagnétique arrièreUn champ électromagnétique inverse sinusoïdal réduit l'ondulation du couple mais implique des enroulements de cuivre supplémentaires.

Rotoir

Le rotor se compose principalement d'un arbre et d'un aimant permanent avec des pôles magnétiques alternatifs.Plus de poteaux peut améliorer le couple mais réduire la vitesse maximaleLes aimants de ferrite sont couramment utilisés dans le rotor, mais les aimants de terres rares ont largement repris ce rôle.en particulier dans les véhicules électriques en raison de leur plus grande densité de puissance à une taille beaucoup plus petite, offrant une conception moteur plus légère et plus compacte.

Conception du rotor intérieur ou du routeur d'entrée

La majorité des moteurs BLDC utilisent l'arrangement où le rotor d'aimant permanent est à l'intérieur d'un stator enroulement.et la capacité de réduire au minimum la circonférence globale de l'unité moteurCependant, des aimants à haute énergie doivent être utilisés et pourraient avoir un impact sur le coût.et véhicules électriques.

Conception du rotor extérieur ou de l'outrunner

Dans cette configuration, le rotor externe abrite le stator et est plus grand que dans un moteur conventionnel.Cela fournit un moment d'inertie plus élevé et réduit le couple d'ondulation offrant une rotation en douceur à basse vitesseCette conception est couramment utilisée dans les applications à couple élevé, telles que les pompes et les ventilateurs (puisque le boîtier du rotor peut agir comme un moyeu).

Avantages des moteurs BLDC

Un moteur BLDC avec trois bobines sur le stator aura six fils électriques (deux à chaque bobine) s'étendant de ces bobines.avec les trois fils restants s'étendant du corps du moteur (contrairement aux deux fils s'étendant du moteur brossé décrit précédemment)Le câblage dans le boîtier du moteur BLDC est plus compliqué que de simplement connecter les bornes positives et négatives des cellules d'alimentation.nous allons regarder de plus près comment ces moteurs fonctionnent dans la deuxième session de cette sérieNous concluons ci-dessous en examinant les avantages des moteurs BLDC.

Un grand avantage est l'efficacité, car ces moteurs peuvent contrôler en continu à la force de rotation maximale (couple).atteindre le couple maximal à certains points seulement de la rotationPour qu'un moteur brossé délivre le même couple qu'un modèle sans brosses, il faudrait utiliser des aimants plus grands.

Le deuxième grand avantage, par rapport au premier, est la contrôlabilité: les moteurs BLDC peuvent être contrôlés, à l'aide de mécanismes de rétroaction, pour fournir précisément le couple et la vitesse de rotation souhaités.Le contrôle de précision réduit la consommation d'énergie et la production de chaleur, et dans les cas où les moteurs fonctionnent à la batterie, prolonge la durée de vie de la batterie.

Les moteurs BLDC offrent également une grande durabilité et une faible production de bruit électrique, grâce à l'absence de brosses.l'usure des pinceaux et du commutateur résulte d'un contact en mouvement continuLe bruit électrique, en particulier, est un facteur important de la pollution atmosphérique.est le résultat des fortes étincelles qui ont tendance à se produire dans les zones où les pinceaux passent sur les espaces dans le commutateurC'est pourquoi les moteurs BLDC sont souvent considérés comme préférables dans les applications où il est important d'éviter le bruit électrique.

Applications idéales pour les moteurs BLDC

Nous avons vu que les moteurs BLDC offrent une grande efficacité et une grande maîtrise, et qu'ils ont une longue durée de vie.ils sont largement utilisés dans les appareils qui fonctionnent en continuIls sont utilisés depuis longtemps dans les machines à laver, les climatiseurs et autres appareils électroniques de consommation; et plus récemment, ils apparaissent dans les ventilateurs,lorsque leur rendement élevé a contribué à une réduction significative de la consommation d'énergie.

Ils sont également utilisés pour entraîner des machines à vide.un changement dans le programme de commande a entraîné un grand saut de vitesse de rotation, un exemple de la maîtrisabilité superlative offerte par ces moteurs.

Les moteurs BLDC sont également utilisés pour faire tourner les disques durs, où leur durabilité permet aux disques de fonctionner de manière fiable à long terme,Leur efficacité énergétique contribue à la réduction de l'énergie dans une zone où cela devient de plus en plus important..
